[转移贴]excel应用之-断层图（已上传流程图！发表文章必备）

hantavirus

该贴为原创贴，由smalllyyw倾力之作，非常实用

先发个图例上来看看大家的反应，看大家是否有这方面的需要，如果反响热烈，我再把详细制作过程发上来，上图先！




这种图表主要用在互相比较的数据相差很大，但又必须在一张图上表示出来，如果按照普通的图表，可能小数据在图上不能很好的表现出来，这样就需要用到断层图了。这种图表目前没有专门的制作工具（至少我目前没有找到，谁找到了告我一声，呵呵！），我也是摸索了好长时间才找到的用excel制作的方法，挺麻烦，但制作的图表还是很漂亮的，不知道国外是用什么软件做的。
制作过程很麻烦，等我好好整理一下再发上来（主要用到数据标签和其他的一些公式），希望大家顶我，请大家给我些动力吧（可能是春天到了，最近很懒）！

整理好的流程如下：

我们以这组数据为例：


这里，我们想让大于1000的数据以1000、2000、3000、…这样表示，而小于1000的数据以100、200、300、…、800、900这样表示，那么，我们要做一个如下的示意图：

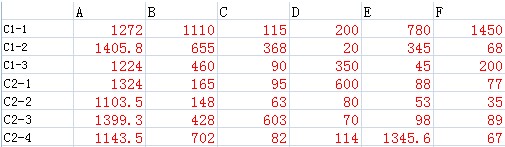

即：在Y轴实际位置1100的位置是我们数据的1000，在1200的位置是我们数据的2000，以次类推，即Y轴标志增加100，我们的数据就增加1000，于是我们得到数据标签处的计算公式：=IF(数据>1000,(数据-1000)/10+1100,数据)，以数据B2=2720为例，我们得到调整后的数据为：(2720-1000)/10+1100=1272，而数据C2=115，由于小于1000，所以仍然是115。利用该公式，我们得到调整后的数据如下：

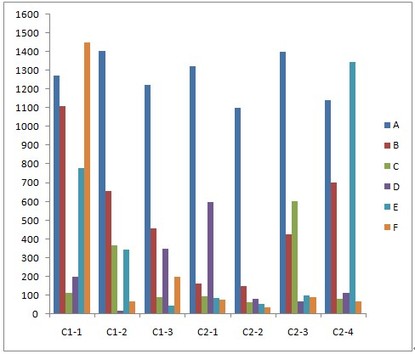

利用该数据做柱形图，得到如下图表：


然后，我们在Y轴标志和数据标签右边一列全部键入“0”，如下图：

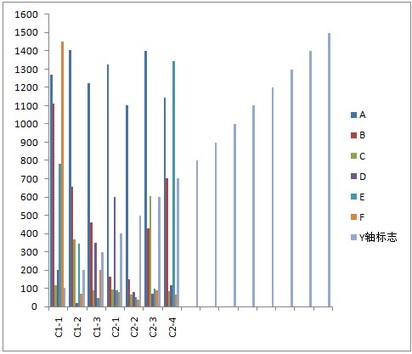

这时，我们选中“0”列和Y轴标志列，拷贝如上面的柱状图中，得到如下图表：

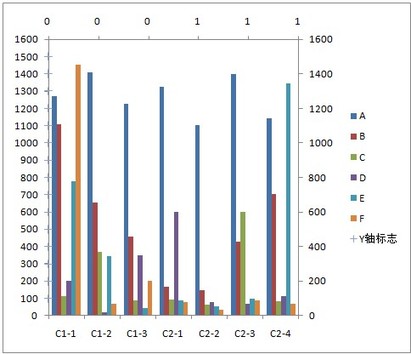

这时，最关键的时候到了，选中Y轴标志这一系列数据，右键单击，选择“更改图表类型”，选择“散点图”，出现如下图表：

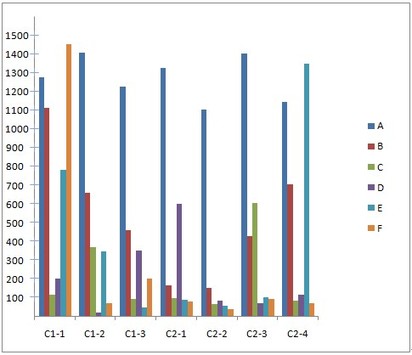

这时，我们选中Y轴标志这一系列数据，右键单击，选择“添加数据标签”，然后，我们去除次要纵坐标轴、次要横坐标轴、主要纵坐标轴刻度线类型选“无”、主要纵坐标轴标签选“无”，得到下面的图表：


然后，就是您DIY“Y轴”的时候了（注意，是假Y轴，其实是数据标签），我们把1000的刻度去掉，把1100改为1000，1200改为2000，1300改为3000，1400改为4000，1500改为5000，然后我们准备一个用于分割的小图片，比如：

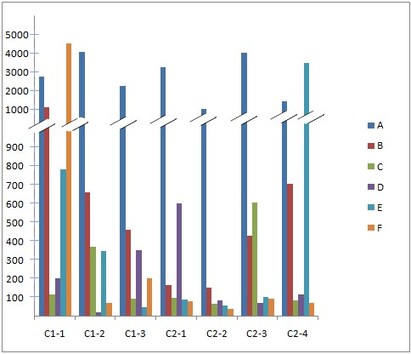

，然后放到我们想要的位置，就大功告成了，如下图：

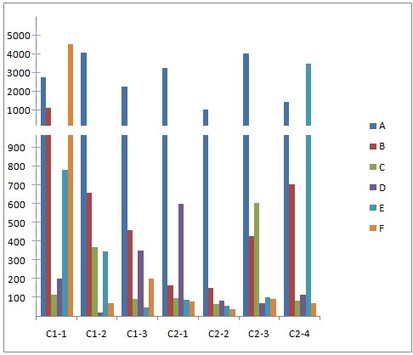

或弄成这样，随你怎么喜好了！

hantavirus

不过，我平时一般用PS处理，
